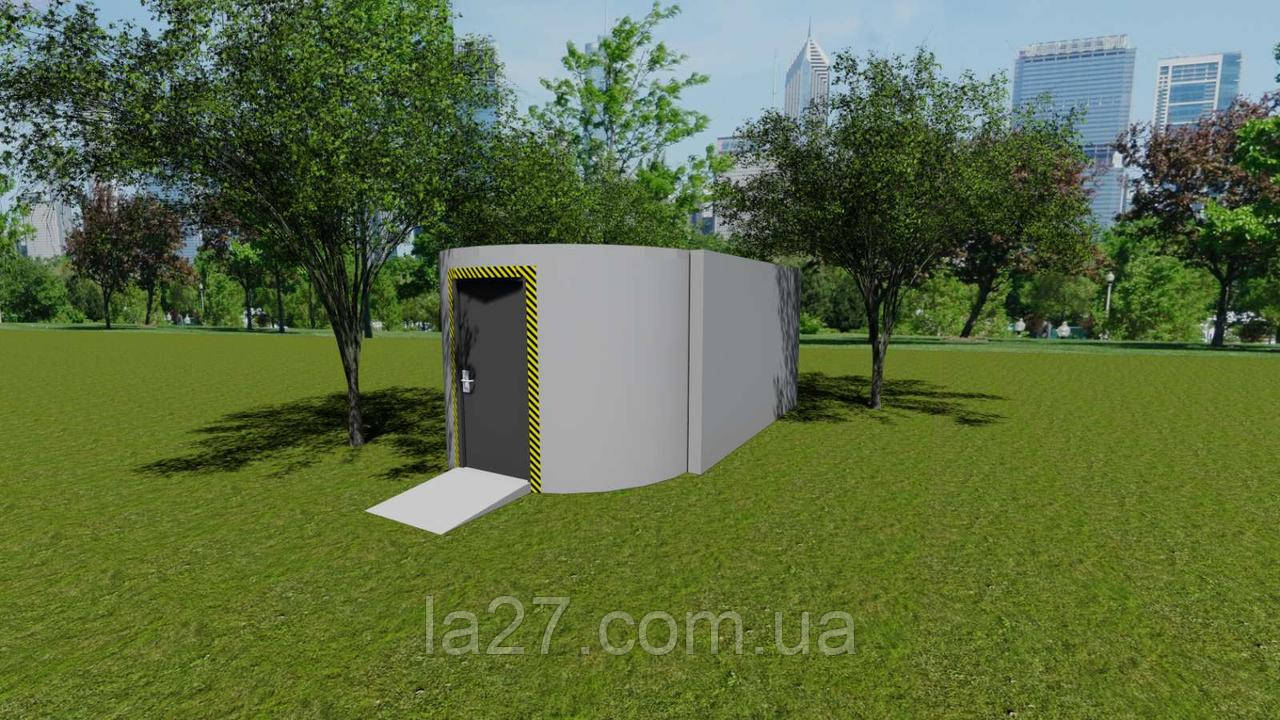

Дана споруда складається з двох великогабаритних елементів , двох бокових стін та панелей перекриття.
Максимальна вага одного елементу складає не більше 7.5 тон, габаритні розміри дозволяють перевозити конструкцію автомобільним транспортом та монтувати автокраном підйомністю від 16 тон.
Споруда складається з трьох кімнат.
Дві кімнати прохідні у вигляді напів круга і кімната для перебування людей. Можливі конструктивні зміни За бажанням замовника кімнати 1 та 3 можна виготовити у вигляді прямокутника . Зміна конструкції не суттєво впливає на вартість виробу в цілому.
Площа кімнати № 1 – 3.3 м. кв.
Площа кімнати № 2 - від 12 до 20 м. кв.
Площа кімнати № 3 -3.3 м.кв.
Товщина стін кімнати № 2 - 250 мм
Товщина стін кімнати № 1 та № 3 -150 та 250 мм.
Товщина перекриття від 250 мм.
Армування бокових стін – арматурна сітка діаметр 4 мм, арматура діаметр 10 мм.
Армування перекриття – арматура діаметр 12 та 16 мм з кроком 150 мм.
Бетон марки не нижче В25 П3
Вага конструкції 35 – 38 тон.
Бокові стіни витримують навантаження 2,5 тони на метр квадратний, Перекриття
Бокові стіни витримують навантаження 2,5 тони на метр квадратний, Перекриття – 3.5 тони на метер квадратний.
За бажанням замовника можна змінити товщину стін, перекриття, розташування дверей та площу приміщення.
Основні | |
---|---|
Виробник | Альбатрос |
Країна виробник | Україна |
Користувальницькі характеристики | |
Форма | Прямокутна |
Матеріал резервуара | Сталь |
